Szia! Beszállítóként aWafer Lift visszacsapó szelepGyakran kérdeznek tőlem, hogy mi a különbség a Wafer Lift visszacsapó szelep és a lengő visszacsapó szelep között. Úgyhogy úgy gondoltam, megírom ezt a blogot, hogy tisztázzam a félreértéseket, és jobban megértsd ezt a két szeleptípust.
Hogyan működnek
Kezdjük azzal, hogyan működnek ezek a szelepek. A lengő visszacsapó szelep meglehetősen egyszerű. Van egy lemeze, ami a tetején csuklósan van rögzítve. Amikor a folyadék a megfelelő irányba áramlik, a folyadék nyomása kinyitja a tárcsát. A csuklópántján leng, így átengedi a folyadékot. De amikor az áramlás megfordul, az ellennyomás hatására a tárcsa visszalendül, és a szelepülékhez záródik, megakadályozva az ellenirányú áramlást.
Másrészt a Wafer Lift visszacsapó szelep más módon működik. Ebben a szelepben a tárcsa lineárisan mozog egy vezető mentén. Ha előrefelé áramlik, a folyadéknyomás felemeli a tárcsát az ülésről, és a folyadék átjuthat rajta. Amint az áramlás leáll vagy megfordul, a tárcsa a gravitáció és az ellennyomás hatására visszaesik az ülésre, blokkolva az ellenirányú áramlást.
Telepítés
A telepítés egy másik terület, ahol ez a két szelep különbözik. A lengő visszacsapó szelepek általában sok helyet igényelnek a tárcsa lengő mozgása miatt. Gyakran vízszintes csövekbe építik be, bár néhányat függőleges csövekbe is beépítenek. Függőleges felszerelés esetén azonban az áramlásnak felfelé kell haladnia a megfelelő működés érdekében.
A Wafer Lift visszacsapó szelepek azonban sokkal kompaktabbak. Úgy tervezték, hogy két karima közé illeszkedjenek, mint egy ostya. Ez nagyszerű választássá teszi őket, ha korlátozott a hely. Vízszintes és függőleges csőbe is beépíthetők, és a beépítési folyamat általában gyorsabb és egyszerűbb a lengő-visszacsapó szelepekhez képest.
Válaszidő
A reakcióidő kulcsfontosságú a visszacsapó szelepek esetében. A lengő-visszacsapó szelepek reakcióideje viszonylag lassabb. A korongnak ki kell nyílnia és zárnia kell, és ez a mozgás egy kis időt vesz igénybe. Azokban az alkalmazásokban, ahol gyors zárásra van szükség a vízkalapács (a folyadékáramlás hirtelen leállása által okozott nyomáslökés) elkerülése érdekében, előfordulhat, hogy a lengő visszacsapó szelepek nem a legjobb megoldás.
A Wafer Lift visszacsapó szelepek viszont gyorsabb reakcióidővel rendelkeznek. Mivel a tárcsa lineárisan mozog, gyorsabban tud zárni, ha az áramlás megfordul. Ez ideálissá teszi őket olyan alkalmazásokhoz, ahol a vízkalapács megelőzése elsődleges szempont.
Karbantartás
A karbantartás szintén fontos szempont. A lengő-visszacsapó szelepek karbantartása kicsit nagyobb kihívást jelenthet. A zsanérmechanizmus idővel elhasználódhat, és a lemez elakadhat vagy nem tömíthető megfelelően. Ha karbantartásra van szükség, az gyakran a szelep nagy részének szétszerelését jelenti.
A Wafer Lift visszacsapó szelepek általában könnyebben karbantarthatók. A tárcsa lineáris mozgása azt jelenti, hogy kevesebb mozgó alkatrész van, amely elhasználódhat. És ha karbantartásra van szükség, általában egyszerűbb hozzáférni és kicserélni a lemezt vagy más alkatrészeket.
Áramlási jellemzők
Ennek a két szelepnek az áramlási jellemzői is eltérőek. A lengő visszacsapó szelepek viszonylag akadálymentes áramlási utat biztosítanak, amikor a tárcsa nyitva van. Ez azt jelenti, hogy alacsonyabb a nyomásesésük, ami nagyszerű olyan alkalmazásokhoz, ahol fontos az energiaveszteség minimalizálása.
Az ostyaemelő visszacsapó szelepek áramlási útvonala azonban kissé korlátozottabb a tárcsa és a vezetőelem miatt. Ez valamivel nagyobb nyomásesést eredményezhet, mint a lengő-visszacsapó szelepeknél. De sok alkalmazásban ez a kis nyomásesés-növekedés elfogadható az egyéb előnyökért, például a kompakt méretért és a gyors válaszidőért cserébe.
Alkalmazások
Jellemzőikben mutatkozó különbségek alkalmassá teszik őket különböző alkalmazásokhoz. A lengő-visszacsapó szelepeket általában nagy átmérőjű csővezetékekben használják, például vízkezelő üzemekben és olajfinomítókban. Olyan alkalmazásokban is használatosak, ahol az áramlási sebesség viszonylag stabil, és alacsony a vízkalapács veszélye.
A Wafer Lift visszacsapó szelepeket gyakran használják olyan alkalmazásokban, ahol korlátozott a hely, például HVAC rendszerekben és kis léptékű ipari folyamatokban. Gyors válaszidejük jó választássá teszi azokat a rendszerekhez is, ahol a vízkalapács megelőzése kulcsfontosságú, például nagynyomású szivattyús rendszerekben.
Más típusú visszacsapó szelepek

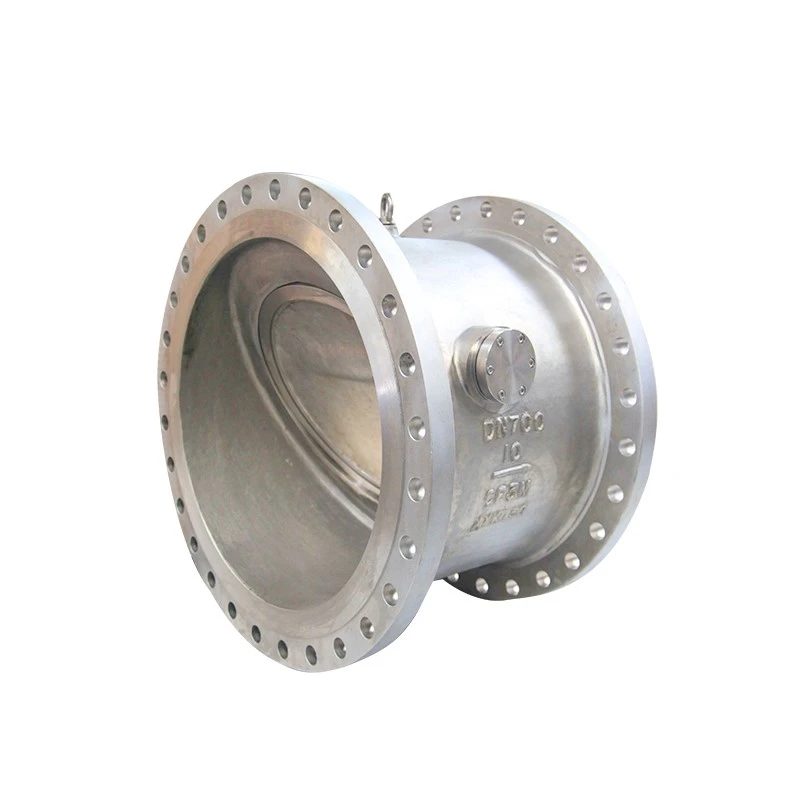

Mielőtt befejeznénk, gyorsan említsünk meg néhány más típusú visszacsapó szelepet. Ott van aCsavarólemez visszacsapó szelep, amely swash lemezt használ az áramlás szabályozására. Jó tömítési teljesítményéről ismert, és bizonyos speciális alkalmazásokban használják. És akkor ott van aSúlyozott visszacsapó szelep, amely súlyozott tárcsával rendelkezik a gyors zárás érdekében.
Következtetés
Szóval, megvan! A fő különbségek a Wafer Lift visszacsapó szelep és a lengő visszacsapó szelep között. Mindegyik típusnak megvannak a maga előnyei és hátrányai, és a választás az adott alkalmazási követelményektől függ. Ha még mindig nem biztos abban, hogy melyik szelep a megfelelő az Ön számára, vagy ha Wafer Lift visszacsapó szelepet szeretne vásárolni, forduljon bizalommal. Azért vagyunk itt, hogy segítsünk Önnek meghozni a legjobb döntést projektje szempontjából.
Hivatkozások
- "Szelep Kézikönyv" a Valve Manufacturers Association által
- Iparági szabványok és irányelvek a visszacsapó szelepek tervezésére és működésére vonatkozóan
